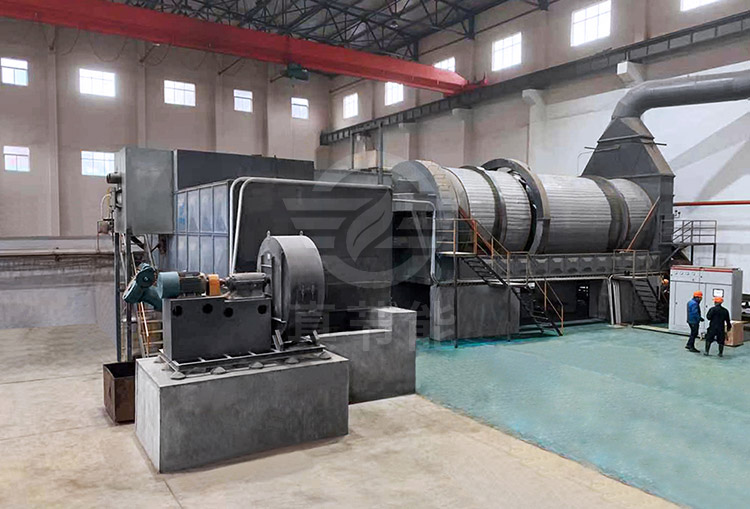

豆渣烘干機生產線作為豆制品加工行業經常用到的脫水干化設備，在濕豆渣處理處置及資源化利用上起到了不可忽視的作用。一般來說，豆渣烘干機生產線由熱源設備、豆渣烘干機、輸送裝置、上料給料裝置、卸料裝置、引風機、廢氣處理設備、控制系統等結構組成。其中豆渣烘干機是生產線中物料干燥脫水的主要場所，主要由筒體、內部打散裝置、內部揚料板裝置、傳動裝置、密封裝置、支撐裝置、輪帶、托輪與軸承等結構組成。這里小編就來介紹一下豆渣烘干機生產線結構組成的詳細內容。


　　1、烘干機筒體。豆渣烘干機的筒體一般為回轉圓筒，可分為單滾筒設備、三筒設備等不同的結構類型。材質大部分是由耐磨耐高溫的不銹鋼材料，一般來說廠家會根據不同的用戶烘干需求(含水率、產量、物料特性等)定制不同的筒體厚度、直徑以及長度。而且在烘干機筒體的進料端，為了防止倒料，都會裝置擋料圈和導料板。

　　2、打散裝置及揚料板裝置。濕豆渣進入污泥烘干機筒中后，筒中設置的打散裝置會將物料打散成細小顆粒狀，方便與熱氣流充分接觸。為了增加物料與熱風的接觸面積，提高熱交換能力，筒內還設置了形態各異的揚料板裝置，常見的揚料板類型有：扇形揚料板、L形揚料板、十字型揚料板、蜂巢式揚料板等等。根據不同的生產線需求，豆渣烘干機采用的揚料板形式也不相同。

　　3、輪帶和支撐裝置。在豆渣烘干機中輪帶裝置將筒體與物料的重量傳遞給了支撐裝置，輪帶和支撐裝置有效維持了設備的穩定運轉。

　　4、密封裝置。豆渣烘干機一般情況下都是在負壓狀態下運行的，因此做好設備的密封工作十分重要。在正式開啟豆渣烘干機前，技術人員需仔細檢查各部件裝置的連接處是否密封嚴實，如果存在縫隙要及時處理。

　　5、傳動裝置。傳動裝置是豆渣烘干機生產線中的主要動力來源，對整個干燥流程的運行起到至關重要的作用。
